マトリックスハイスは、通常のハイス（高速度工具鋼）よりも炭素量を低く抑えて、共晶炭化物を少なくするとともに、マトリックス中の合金元素を高めて、高い硬さでじん性や耐熱性を高く保つように設計された、高速度鋼に分類されている鋼種の呼び方です。
マトリックスハイス は「セミハイス」といわれます。
これは、「準ハイス」という感じで、成分的にも、従来のハイスとダイス鋼の中間的な成分構成になっています。
従来のハイスと工具鋼の中間的な鋼種
高速度工具鋼は古くから、4％Crを基本にして、タングステン系とモリブデン系に分類されていましたが、昭和年代の終わりごろから、それに、マトリックスハイス（マトリクスハイス）と粉末ハイス などがハイスの仲間に加わっています。

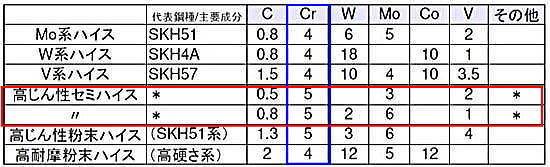

代表成分でみるように、これらは、C（炭素）量は低めで、その焼入れ性を補うために、4％Crにはこだわっていないものもありますし、成分もかなり独創的な感じです。
もう一方の「粉末ハイス」をみると、今まで製造できなかったような高炭素高合金の組成のものが作られており、特に耐摩耗性を重視しているものが多いようです。
それに対して、この、マトリックスハイスは、炭素量を抑えてマトリックス（素地）を強化した高じん性タイプのものが多く、従来のダイス鋼に比べて、56-62HRCの硬さで、じん性や耐熱性をダイス鋼より向上させているのが特徴です。
また、熱処理に対する考え方も従来のハイスとは異なっています
通常のハイス（高速度工具鋼）は、耐摩耗性や高温強度を高めるために、高い焼入れ温度にして、結晶粒が増大しないように、比較的短い加熱時間で焼入れをします。
しかし、マトリックスハイスの多くは、従来のハイスとは異なり、ダイス鋼にも近い成分であるので、焼入れの保持時間は従来のハイスよりも長めにとる傾向です。
また、高合金タイプのマトリックスハイスでは、温間鍛造用型などでは、型の中心部分が働き面になるものが多いので、3回の焼戻しを推奨（通常は2回の焼戻しが多い）されるなど、鋼種ごとに熱処理のやり方を決めた「メーカーの推奨熱処理」をするような方向に変わってきています。
